在現代半導體制造過程中，硅片（晶圓）的加熱工藝至關重要。為了滿足不同工藝對加熱的嚴格要求，研究和開發出高效、均勻的加熱技術顯得尤為重要。紅外線輻射加熱技術作為一種新興的加熱方式，以其快速、均勻的加熱特性逐漸被廣泛應用于半導體、電子元件制造及其他相關行業。
在晶圓加工中，主要涉及以下幾種加熱工藝：
1. 等離子體刻蝕（Plasma Etching）加熱
等離子體刻蝕是通過在晶圓表面形成等離子體來進行的。這一過程利用氣體中的離子和電子與晶圓表面的相互作用，來實現微細結構的刻蝕。為了確?？涛g的均勻性，加熱需要在一個特定的環境中進行，以便控制氣體的成分和狀態。
2. 光刻（Photolithography）加熱
光刻工藝涉及在晶圓表面覆蓋光刻膠，通過曝光和顯影后僅保留所需加工區域。這一過程中，晶圓需要放置在光刻機內，利用紫外線照射使光刻膠發生化學反應，從而實現所需的圖案加工。光刻加熱的均勻性直接影響到最終圖案的質量和精度。
3. 熱退火（Annealing）加熱
熱退火是通過將晶圓置于高溫環境中，促使雜質和缺陷擴散并消除，以提升電學性能的過程。此工藝要求對加熱的溫度和時間進行精確控制，以確保最佳的退火效果。
4. 化學氣相沉積（CVD）加熱
在CVD工藝中，晶圓被置于反應室內，通過加熱和化學反應，使氣態物質沉積到晶圓表面，形成薄膜或微結構。這一過程同樣要求對反應室的溫度和氣體流量進行精確控制，以確保沉積的均勻性和質量。
LONGPRO硅片均勻加熱技術方案
為了滿足上述不同工藝對加熱的需求，LONGPRO開發了紅外線輻射加熱器，基于深入的研究和優化，形成了一套高效的硅片均勻加熱技術方案。紅外線輻射加熱器經過朗普紅外線加熱數據庫以及光學運算，優化了熱源燈絲內部發光體結構、反光板結構以及圓形/矩陣布燈，使被加熱表面接受均值的紅線輻射能量，有效降低了溫度不均帶來的不良工藝質量問題。因此，在電池制造業，半導體制造、電子元器件制造、陶瓷加工等行業中，紅外線輻射加熱器被廣泛應用。

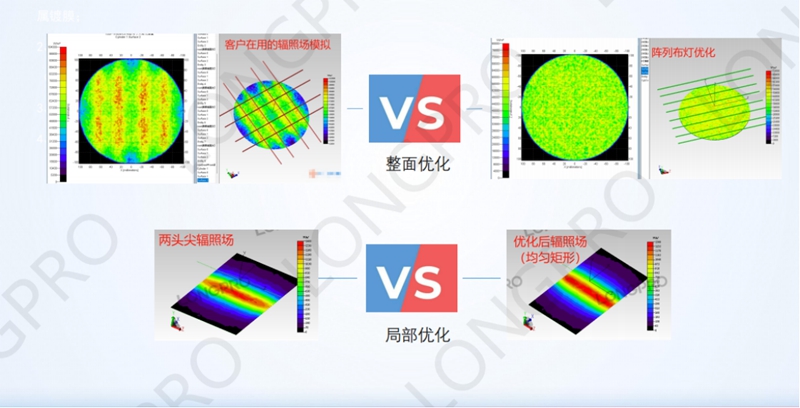

1. 優化光源和反光鏡設計
通過優化光源和反光鏡的輻照能量分布場，紅外加熱器能夠形成均一的加熱場，顯著減少了中間聚熱和邊緣冷卻導致的溫度不均勻問題。這種均勻加熱不僅提高了工藝的穩定性，還降低了因溫度波動引起的工藝質量問題。
2. 量化光源布置
依托于朗普紅外線加熱數據庫及光學運算，ONGPRO能夠精確計算出陣列布燈的數量和布置距離。這種量化設計確保了加熱區域的最佳覆蓋，從而進一步提升加熱均勻性。
3. 反光鏡的修正
通過對反光鏡的精細修正，進一步優化了輻照場的均勻度。這一技術細節在高精度要求的半導體加工中尤為重要，能夠有效降低因熱場不均引起的加工誤差。
4. 閉環控制系統
采用電控系統和非接觸式測溫探頭，LONGPRO的紅外加熱器實現了閉環控制。這種控制方式能夠實時監測加熱過程中的溫度變化，及時調整加熱輸出，減少因溫度過沖或不足導致的工藝問題，確保加熱過程的穩定性和可靠性。
隨著半導體行業的快速發展，制造工藝對加熱技術的要求也在不斷提高。紅外線輻射加熱器憑借其優越的均勻加熱性能，正逐漸成為各種加熱工藝的首選方案。LONGPRO的硅片均勻加熱技術不僅提升了生產效率，也為未來半導體和相關產業的創新提供了強有力的支持。通過不斷的技術優化和創新，紅外均勻加熱將在更廣泛的應用場景中展現其巨大潛力。
